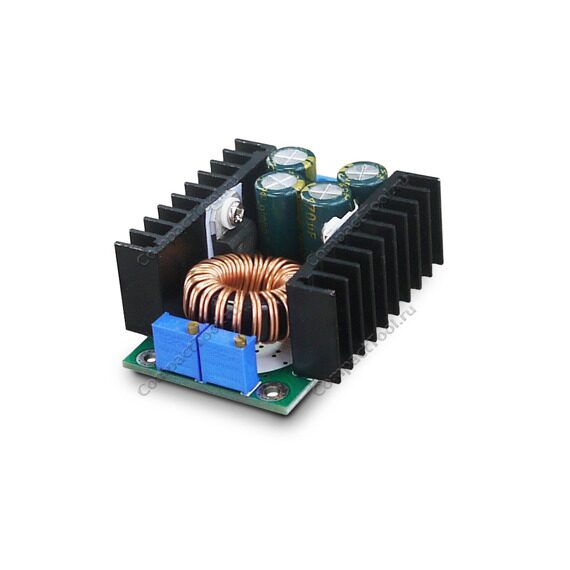

Преобразователь DC-DC понижающий in 3.5-40V, out 1.25-35V, ток 5А 280W «12890»

Описание

Технические характеристики
Модель: QSKJ QS-2405CCBD-12A / аналог
Конструкция: неизолированный, понижающий, импульсный
Рабочее напряжение
Входное: 3.5 ~ 40 В
Блокируемое: менее 3.3 В
Выходное: 1.25 ~ 35 В
Потери напряжения (без нагрузки), макс: 0.2 В
Ток нагрузки
продолжительный: до 5 А
кратковременный: до 8 А (требуется усиленное охлаждение)
Мощность, макс.: 280 Вт
Чип регулятора: XL4016E1 XLSEMI
Частота ШИМ-преобразователя в состояниях

рабочее: 180 кГц ± 20% кГц
короткое замыкание: 48 кГц
Эффективность преобразования (КПД), макс.: 96%
Управление:
регулировка выходного напряжения вращением винта потенциометра
регулировка нагрузочного тока вращением винта потенциометра
Количество оборотов полного хода потенциометра: 25 ± 3
Дополнительные функции: светодиодная индикация метода заряда аккумуляторных батарей CC/CV
Защита от: короткого замыкания на выходе, перегрева чипа регулятора, входного напряжения более 45В, превышения силы тока
Контактная группа: винтовые клеммы-терминалы Ø2 мм
Монтажные отверстия: 4 х Ø3.2 мм
Рабочая температура: -40℃ ~ +85℃
Размеры: 65 х 48 х 23 мм
Вес: 65 гр
